光伏电站防雷检测需要做哪些检测内容

2021-3-15 9:11:08

新能源行业光伏电站是21世纪更具发展潜力的可再生能源。光伏发电站一般建在空旷地带,易遭到雷击,因此雷电防护工作非常重要,必须定期开展防雷检测工作,那么,一般光伏电站防雷检测需要检测哪些内容呢?。今天,江苏国瑞检测为您做下普及。

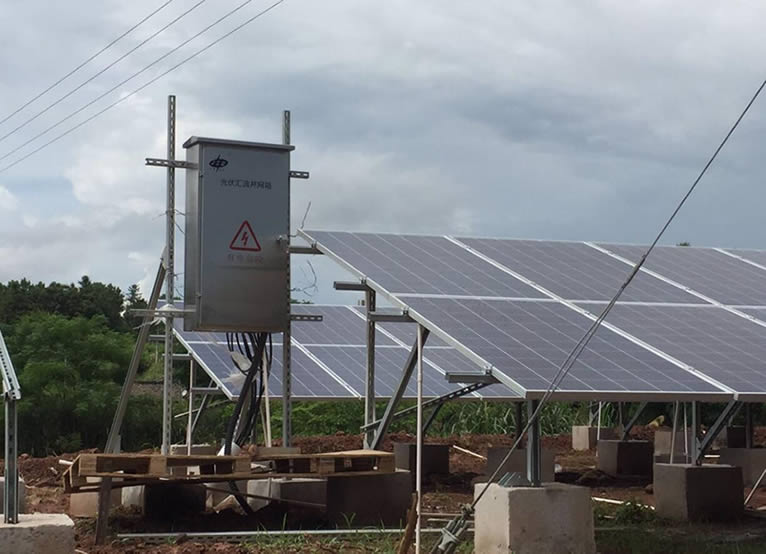

光伏电站防雷检测

光伏电站升压站检测

1、测试升压站大地网接地电阻值、跨步电压、接触电势,并将升压站地网网格化以后,期绘制升压站地表电位梯度图;

测试升压站变电设施设备与接地引出端子的连通情况。升压站接地电阻值要求根 据图纸设计而定。一般要求不大于1Q,高山站由于地质、地形限制,难以达到要求可放宽到不大于4Q。

2、测试升压站建构筑物的接闪器、接地测试卡与升压站接地引出端子的连通情况:测量建筑物内部MEB、继保室LEB、各配电箱等与升压站大地网接地引出端子的连通情况。

3、检测继保室各机柜、设备、静电地板支架、金属门窗、屏蔽幕墙、线槽、走线架等与机房LEB的连接情况。

4、检查设置在变配电室低压柜中的级SPD,设置在二级配电箱(如楼层配电箱、继保室电箱等)的第二级SPD以及作为三级精细化保护的SPD性能参数、标识、运行状况、安装工艺,并测量其压敏电压、漏电流等数据。


光伏电站光伏阵列区防雷接地检测

1、检测光伏阵列区接地网的接地电阻值。阵列区内所有设备共用一个地网,该地网一般由人工接地体和自然接地体共同组成。参照一些行业标准及光伏电站相关标准,光伏阵列区接地电阻值不宜大于4欧姆。在实际检测中还应参考电站设计图纸对地网接地电阻值的要求,若图纸要求更高,则应按照图纸要求进行。检测时以箱式变压器接地连接线为测试点,并将测试电极设置在光伏阵列区以外。

2、检测光伏阵列区等电位连接状况与线缆屏蔽措施。为了防止闪电电涌侵 入和人 身电击事故,光伏阵列区内所有正常不带电设备金属外壳和构筑物金属部件均应直接或通过等电位端子与地网进行可靠连接。检测时应测试以上各连接部件与 接地测试基准点的导通电阻值,其值应不大于0.2欧姆,同时应检查等电位连接的材料和最小截面积,其参数应符合GB50057的要求。

3、检测光伏阵列区电涌保护器

为了防止雷电过电压或者其他故障过电压沿输电线路对各设备造成损坏,在以 下位置一般设置了电涌保护器进行防护:

光伏汇流箱内安装直流电源SPD:箱式逆变器内逆变器直流输入端 (即直流配 电柜)安装直流电源SPD。

逆变器交流输出端(即交流配电柜)安装交流SPD:箱式变压器内低压柜应安装交流电源SPD。

检测时应检测SPD的工作状态、连接线连接状况、压敏电压、漏电流等参数,检测还需要对SPD的性能参数、能量配合等进行分析判断。
